鄭州榮盛十多年的耐火材料生產(chǎn)廠家，生產(chǎn)的剛玉莫來石磚規(guī)格種類齊全，提供定制，市面上常見的有燒結(jié)剛玉和電熔剛玉兩種，采用板狀剛玉、高純電熔剛玉為主要原料，這里建議根據(jù)實(shí)際情況來選擇合適的剛玉莫來石磚。

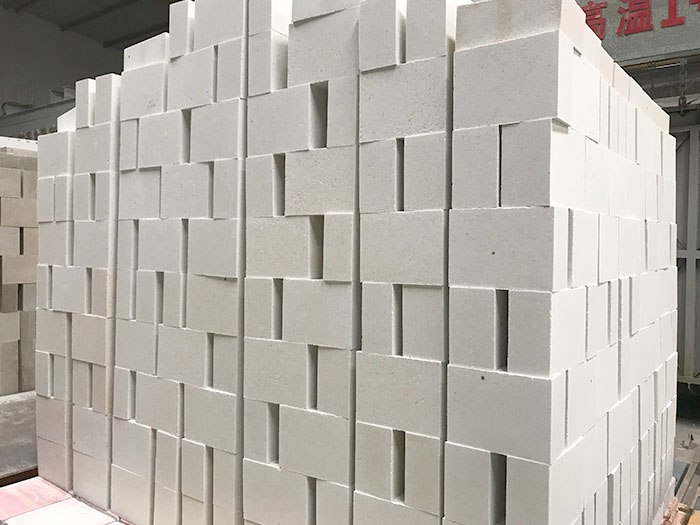

剛玉莫來石磚





剛玉莫來石磚即是由剛玉和莫來石主晶相組成的高鋁耐火磚，剛玉莫來石磚系指高純或較純凈原料制成的耐火磚。其中低熔點(diǎn)氧化物雜質(zhì)的存在，會降低其高溫性能。剛玉莫來石磚要比普通高鋁磚價(jià)格高很多。



性能：具有較好的高溫強(qiáng)度、抗高溫蠕變性、抗熱震性和抗侵蝕性。一種典型的剛玉莫來石磚的理化性能為：Al2O3≥85%，F(xiàn)e2O3 0.45%，顯氣孔率19%，常溫耐壓強(qiáng)度大于55MPa荷重軟化溫度大于1700℃，加熱線變化（1600℃，3h）﹣0.1%，抗熱震性（1100℃水冷）大于**次.



制造工藝：通常采用合成莫來石制造剛玉莫來石磚，可用莫來石顆粒料為骨料，α- Al2O3粉為粉料，也可用電熔或燒結(jié)剛玉顆粒料為骨料、合成莫來石粉為粉料。骨料與粉料按一定比例和粒度級配進(jìn)行配料，以亞硫酸紙漿廢液為結(jié)合劑，按一定順序加料。充分混練均勻，用摩擦壓磚機(jī)或液壓壓磚機(jī)成型。磚坯干燥后，于1650 ~1750℃燒成。



有的采用電熔或燒結(jié)剛玉砂為骨料，以具有莫來石或剛玉莫來石組成比例的α- Al2O3高的鋁礬土或粘土混合細(xì)粉為粉料進(jìn)行配料制磚，用此工藝制得的剛玉莫來石磚致密度稍差，因而此工藝應(yīng)用不廣，



工藝要點(diǎn)：采用以工業(yè)氧化鋁粉和純凈粘土、鋁礬土或硅石為原料合成的純莫來石原料，尤其是堿金屬氧化物含量應(yīng)盡量低，以莫石顆粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差，以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。



使用范圍：主要用于高風(fēng)溫?zé)犸L(fēng)爐，也用于玻璃熔窯和作為陶瓷燒成窯具。



鄭州榮盛作為的耐火材料廠，專注耐材領(lǐng)域，經(jīng)過十多年的經(jīng)驗(yàn)積累，生產(chǎn)的剛玉莫來石磚質(zhì)量好，價(jià)格合理，歡迎來電咨詢。
