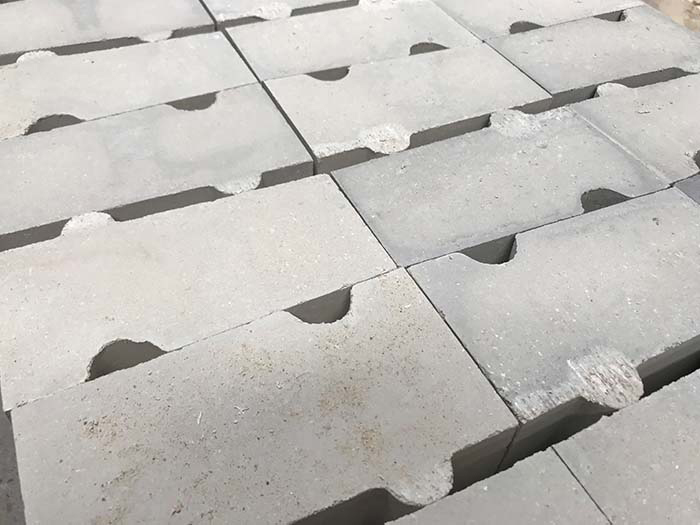

磷酸鹽耐磨高鋁磚是在普通磷酸鹽結(jié)合高鋁磚的基礎(chǔ)上，通過特殊工藝和采用化學(xué)添加物制成的耐火磚，耐磨性以及荷重軟化溫度均大幅度提升。磷酸鹽耐磨磚的高溫性能和抗熱震性也均于磷酸鹽結(jié)合高鋁磚具有常溫耐壓強(qiáng)度高，熱震穩(wěn)定性好，耐磨性能好，抗渣能力強(qiáng)。

    磷酸鹽結(jié)合高鋁磚是以致密的特種或一級(jí)高鋁釩土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)半干法機(jī)壓成型后，與400-600熱處理而制成化學(xué)結(jié)合耐火制品。它屬于免燒磚，為避免在高溫使用過程中制品收縮較大，配料中一般需要引入加熱膨脹性原料，如藍(lán)晶石、硅線石、葉蠟石、硅石等。與陶瓷結(jié)合的燒成高鋁磚相比，其抗剝落性更好，但其荷重軟化溫度較低，抗侵蝕性較差，因此需要加入少量的電熔剛玉、莫來石等，以強(qiáng)化基質(zhì)。

    磷酸鹽結(jié)合高鋁磚適用于水泥窯、電爐頂、鋼包等。將普通高鋁磚放到磷酸鹽中浸漬，經(jīng)干燥取出后，發(fā)現(xiàn)原高鋁磚的荷重軟化溫度升高。經(jīng)磷酸鹽浸漬后氣孔率明顯降低，體積密度增大，抗折強(qiáng)度明顯提高。用磷酸鹽浸漬高鋁磚可改善高鋁磚的質(zhì)量，延長(zhǎng)其使用壽命。
